智慧管网的建设地下管线数据主要包含空间数据和属性数据,空间数据用于表达管网的空间分布、管线与周边地物间的空间关系;属性数据用来描述各类管线及其附属物的特征信息

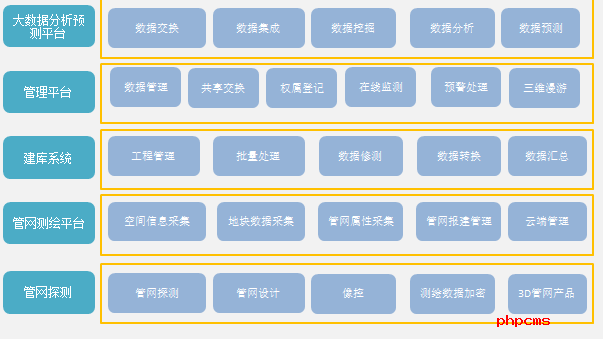

智慧管网的总体框架集合了管网探测技术、空间调绘平台、建库系统、管网综合管理平台和大数据分析运用平台为基础的统一解决方案,为各种行业的管网探测、数据管理、运营决策提供了科学的数据化信息。在智慧城市建设中发挥着重要的作用。
管线信息综合系统建设
城市地下管线信息管理系统是在计算机软件、硬件、数据库和网络的支持下,利用GIS技术实现对城市地下管线及其附属设施的空间和属性信息进行输入、编辑、存储、查询统计、分析、维护更新、输出、分发和共享应用的计算机管理系统。

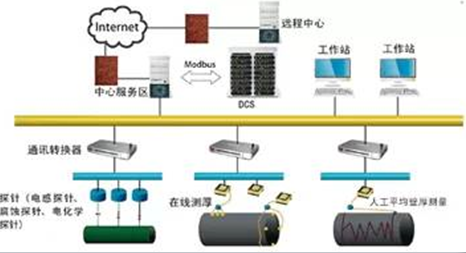

管网的数字化信息来源分为探针数据采集、在线传感器测量和人工探测测量,将采集到的信息传送给管网管理机构,实现实时可靠的传输流量、水位、压力等相关信息,采集方式灵活多样,能长期可靠的运行。
-
地下管网探测技术地下管线探测方法
金属管线

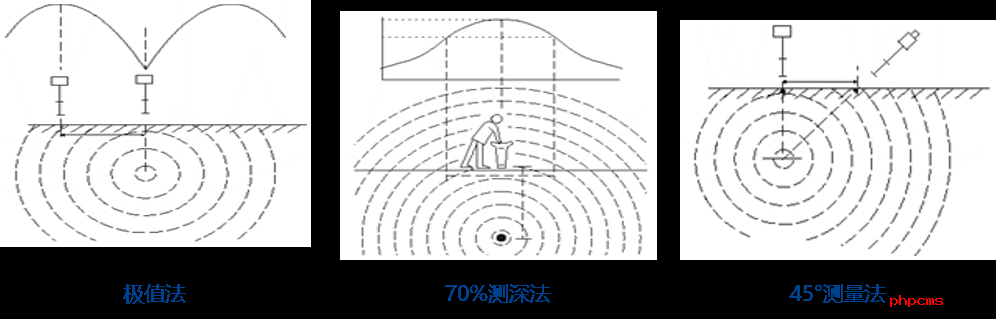

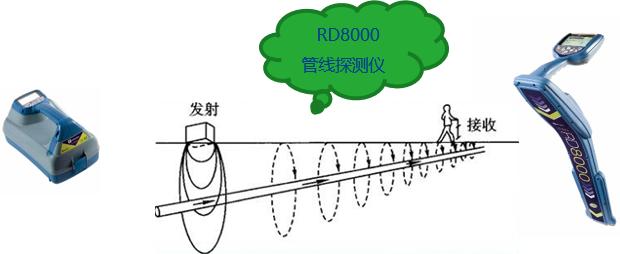

金属管线探测最常用的方法为电磁法,主要设备为管线探测仪。通常是先使导电性好的地下管线带电,然后在地面上测量由此电流产生的电磁异常,从而来达到探测地下管线的目的。其前提是必需满足以下地电条件:(1)地下管线与周围介质之间有明显的电性差异。(2)管线长度远大于管线埋深。
非金属管线

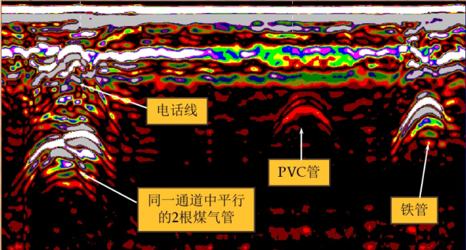

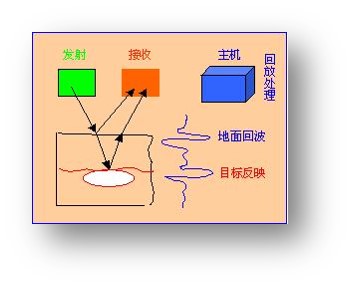

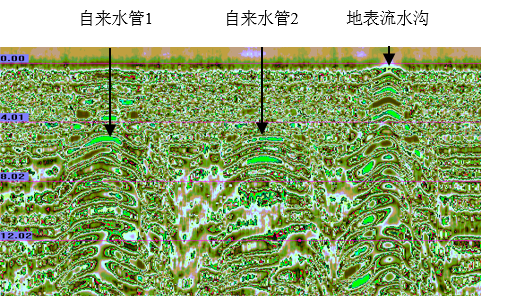

非金属管线探测最常用的方法为探地雷达法,主要设备为地质雷达。它是采用无线电波检测地下介质分布,以及对不可见目标体或地下界面进行扫描,以确定其内部结构形态或位置的电磁技术。
地下管线测量

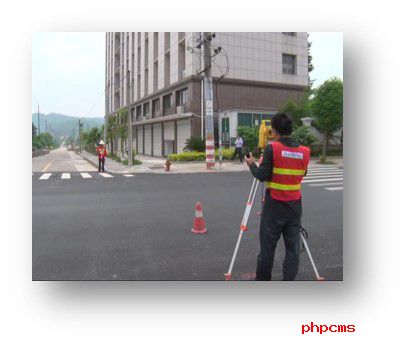

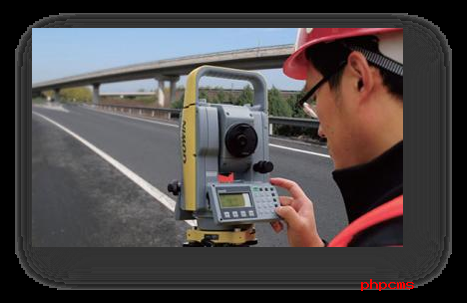

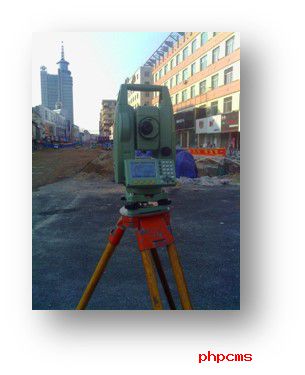

地下管线测量主要包括控制测量和地下管线点测量两部分。控制测量是建立地下管线测量控制网,为管线点联测和管线图测绘提供基础;地下管线点测量是进行管线点联测,确定管线点的坐标与高程。
Ø控制测量:地下管线控制测量应在城市的等级控制网的基础上布设图根控制点。Ø管线点测量:地下管线点测量包括对管线点的地面标志进行平面位 置和高程联测;计算管线点的坐标和高程等。
-

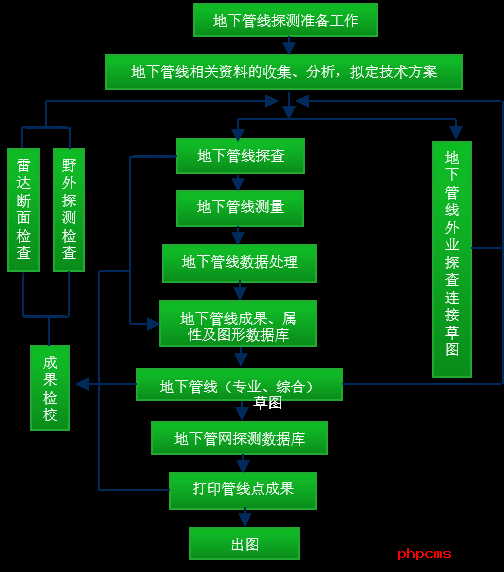

地下管网探测概述地下管线探测是采用物探和测绘技术,确定地下管线及附属设施的空间位置和属性等,主要内容包括地下管线探查,地下管线测量,建立地下管线数据库,地下管线图编绘,管网信息管理平台的建设等。
随着城市功能的调整和城市建设的迅速发展,城市地形地貌、用地、规划布局不断发生变化,新建、改建、扩建项目不断增加,如何对城市管线特别是地下管线进行精确、高效的管理将显得非常重要。地下管线信息系统建设,就是将城市的全部地下管线信息以数字的形式获取、存储、管理、分析、查询、输出、更新,通过建立综合地下管线信息系统、各专业管线管理信息系统,以及分级、分布式的地下管线数据库和公共数据交换服务平台,建立一个切实可行的信息更新机制,实现地下管线信息的动态管理和数据共享,为社会提供多元化的服务。通过对城市地下管线探查、测量,获取准确的管线及附属设施的相关数据信息,编绘管线图、建立数据库和信息管理系统,实现管线信息资料计算机动态管理的过程。

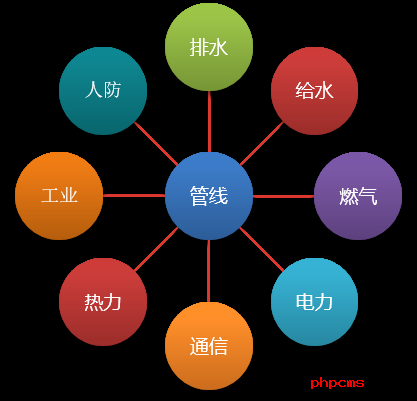

地下管线赋存的环境复杂、种类繁多、更新快。在地下管线的探查工作中,弄清各种专业管线的种类、规格、材质及其设计施工要求等, 准确的选择合适的探测仪器和方法,能够保证地下管线探查的质量和效率。所以在探测前首先要进行管线普查。
明显管线点探查主要是对拐角、三通管、四通管、入孔井、阀门、窨井等附属设施。根据工作图上的井位和管线位置将沿线两侧建筑物间的所有窨井逐一打开,量测管径、走向、管道位置、深度等直接数据,并对走向判断不清的管线进行查证。
根据不同区域的地球物理条件和管线材质情况,选用不同物探方法、仪器、频率进行。一般对金属管线采用频率域电磁法;非金属管线采用探地雷达法;对于一些复杂管线,有条件的用钎探法,局部疑难区域用开挖验证的方法实现探测。
